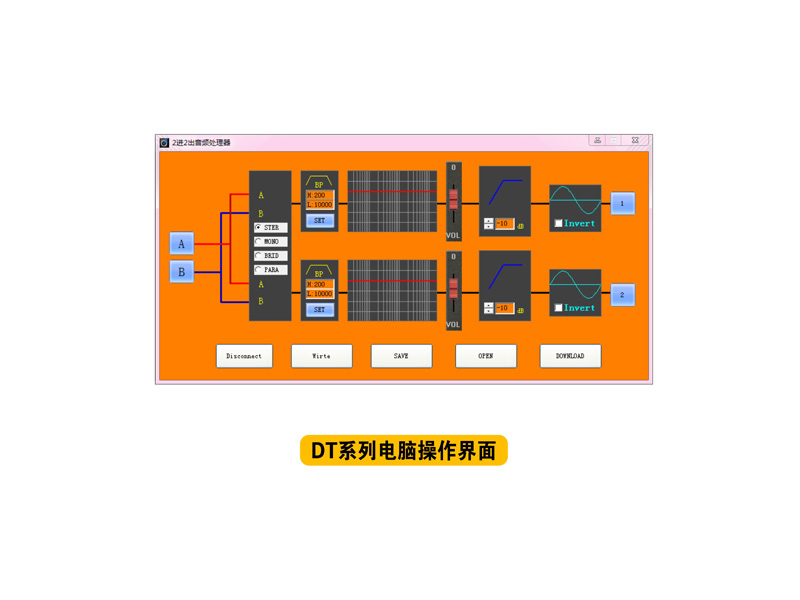

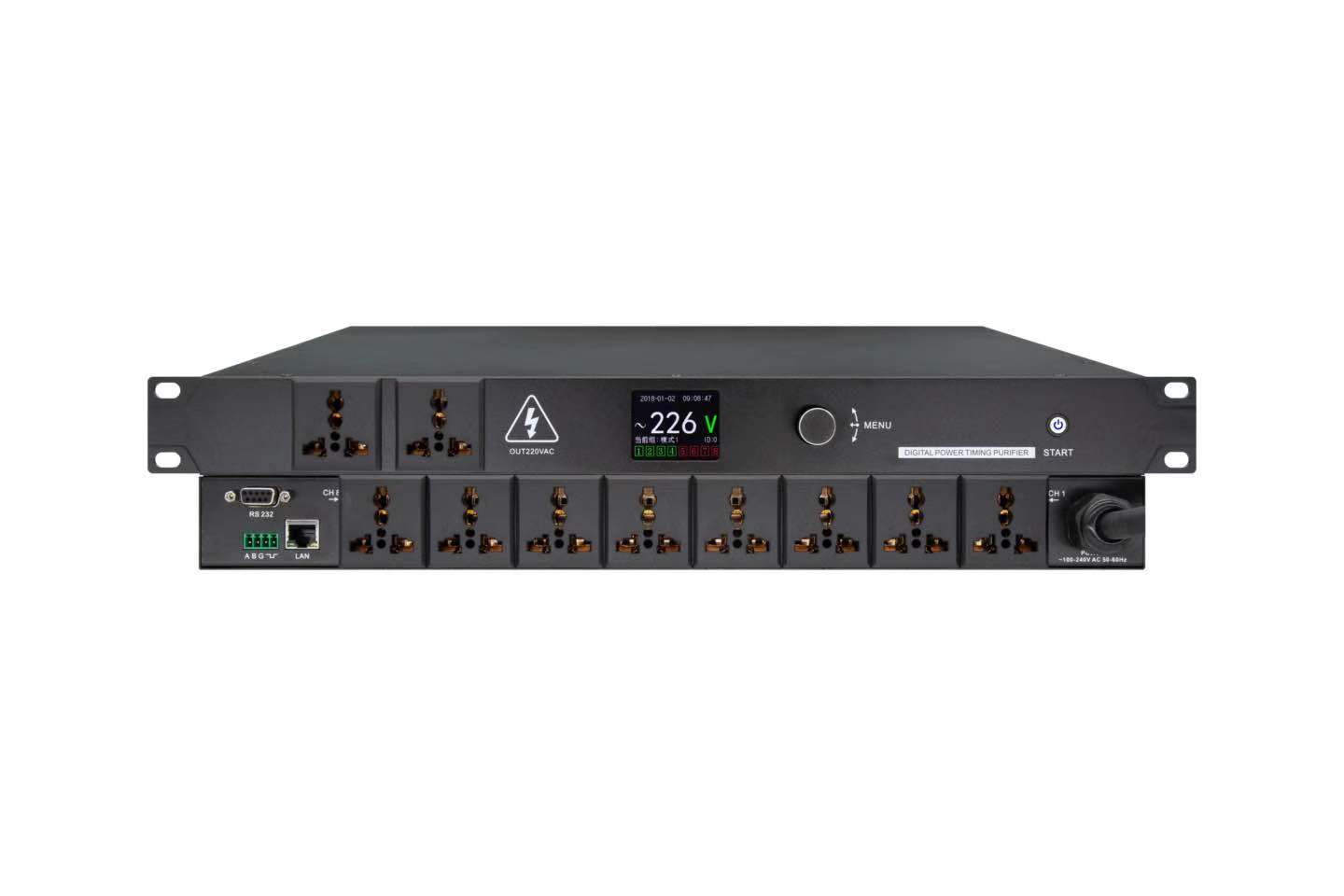

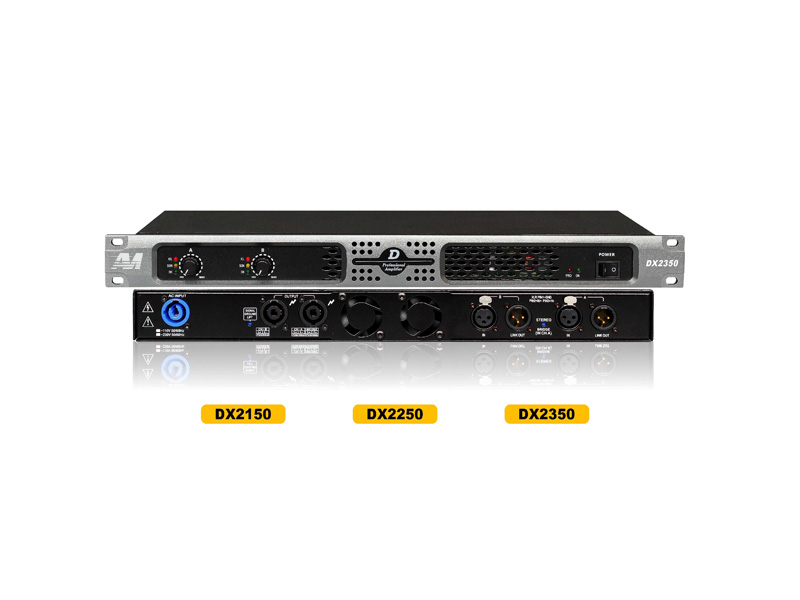

掌握专业音响系统连接全攻略，关键在于深入了解其连接方法。连接在音响系统中至关重要，确保信号的顺畅传递，从而获得卓越的音频体验。连接环节在音响系统中扮演着至关重要的角色，它负责传递音频信号和控制信号，确保各个组件能够顺畅协同工作。只有清晰了解并正确执行连接步骤，我们才能确保音响系统的稳定运行，从而获得卓越的音频体验。接下来，我们将一起探索如何清晰地掌握专业音响系统的连接方法。◆ 专业音响系统概述音响系统的连接方式多种多样，具体取决于不同的系统和设备。然而，无论何种连接方式，其基本原理都是相似的，通常包括音源、功放和喇叭这三个核心组件。音响系统的构成包括音源、功放和喇叭等核心组件，以及可能的辅助设备。音源是音响系统的起点，它涵盖了各类乐器、音源播放器以及特殊的声音发生器。功放，即功率放大器，通过复杂的放大电路对前级信号进行强化，从而驱动后级的喇叭。为了更佳的音效体验，现代音响系统往往将多个喇叭汇聚成音箱，形成了众多不同类型的音箱。以上便是最基础的音响系统构成。但现实中，系统可能会加入许多辅助设备，如周边设备，以适应不同的使用需求和客户偏好。值得注意的是，即便是相同的设备，通过不同的连接方式，也能产生截然不同的音响效果。因此，音响技术人员需要不断积累和更新相关知识。◆ 线材与接插件在音响系统中，常见线材包括音频线、同轴电缆、集中式电缆、光纤、MIDI线和特殊线材等，每种线材有特定用途。专业音频线：这类线材具备出色的屏蔽效果，常用于传输高质量的音频信号。在专业领域，如话筒，通常会采用三芯及以上的线材，以确保远距离传送的稳定性。此外，此类线材还能用于传输其他类型的信号，例如电脑灯的DMX512控制信号。同轴电缆线：尽管它最初主要用于视频传输，但也有一些音频线采用这种设计。然而，由于其抗干扰能力相对较弱，且并非专为音频信号设计，因此不建议用于长距离传输。集中式电缆线：这种线材将多条讯号线集结在同一个保护管内，主要用于系统内部连接，旨在减少独立线材的使用。它在电视转播车、地下预埋等特殊场合也有所应用，且通常由专业厂家加工，质量较为可靠。光纤：在CD或MD等录放音器材中，光纤常被用作传输线材，主要用于传送数码信号。随着数字化技术的普及，光纤在音响系统中的应用将愈发广泛。MIDI线：这种五芯线材专门用于传送MIDI信息，是键盘、效果器等设备的常用连接线。特殊线材：如电脑点歌系统中用于网络连接的多芯网线，如今也可用于音视频传输，实现电脑自动点播功能。接插件作为线材与设备之间的桥梁，其性能同样不容忽视。接插件是连接线材与设备的关键，常见类型包括XLR、RCA、TRS、TS等，每种接插件有不同的应用场景。XLR接头，也被俗称为卡侬接头（Cannon），其结构由三个接点组成：1-- Ground接地；2--热端(+级)；3--冷端（-级）。需要注意的是，在某些设备中，热端和冷端的定义可能相反，因此在连接时必须仔细查阅设备的说明书。卡侬连接插件是专业音响系统中不可或缺的一类接插件，它们主要用于传输音响系统中的各类音频信号。平衡式输入、输出端子通常都采用卡侬接插件进行连接。使用卡侬接插件不仅增强了系统的抗干扰能力，还便于远距离传输。此外，其弹簧锁定装置确保了连接的可靠性，降低了意外拉脱的风险。同时，卡侬接插件还规定了信号的流向，从而有效防止了连接上的错误。在连接时，需区分公插与母插，以及公插座与母插座的不同。按照惯例，公插头或插座通常作为信号的输入端，而母插头、插座则作为信号的输出端。RCA接头，在中国常被俗称为莲花头，因其某些型式的接头外观类似于莲花瓣。这种接头由两个接点构成：热端（+级）和冷端接地（-级）。它通常使用同轴电缆进行连接，当然也可以选择多芯音频线。RCA接头在一般家用音响器材中非常常见，其长度约为3.5厘米，因此也被称作3.5cm插头。TRS接头，常被称作立体声接头，由三个接点组成：头端（+级）、环端（-级）和接地端（Ground）。这种接头常用于小型耳机，长度约为3.5厘米。然而，它在专业音响中的应用更为广泛，特别是长度为6.35厘米的版本。目前，专业调音台的高阻输入和插入插出插口大多采用这种插头，其他音响设备也普遍配备了此端口。TS接头，俗称单声道接头，包含两个接点：头端（+级）和接地端（Ground）。这种接头的长度在专业音响中通常为6.35厘米，因此也被称作6.35cm插头。尽管TS接头和TRS接头的长度相同且外观相似，但它们的功能却大相径庭。TRS立体声接头支持三芯线的平衡信号传输，而TS单声道接头则只能采用非平衡方式进行信号传输。MIDI接头，专为MIDI应用设计，拥有五个针脚，用于传输MIDI相关信息。音箱接头，现代音箱通常采用四芯专业接头，也有部分采用TS单声道接头或其他连接方式。转换接头，这种接头能够灵活地在各种不同类型的接头之间进行转换，为连接提供了极大的便利。此外，还有许多其他特殊类型的接头，这里不再一一赘述。◆ 连接线制作在音响系统中，平衡信号线的制作强调连接的稳定性，而非平衡连接在某些情况下更为简单。目前，专业音响设备的信号输入与输出方式主要分为Balance平衡方式和Unbalance非平衡方式。这两种类型的端口可以直接相互馈送信号，但在高要求的应用场合，如需在平衡与非平衡端口之间进行连接，则必须借助专门的转换器。然而，在实际工程应用中，只要信号线的长度适中且干扰较小，平衡端口与非平衡端口通常可以直接相连，实现信号的正常传输。在音响系统的设计中，除了功放与音箱之间的功率传输线外，其他设备间的信号连接线应优先采用平衡方式进行传输。这样做可以增强系统的抗干扰能力，延长信号的有效传输距离。◆ 平衡与非平衡下面我们将详细探讨平衡与平衡之间信号线的制作方法。XLR卡侬公接头至XLR卡侬母接头：此类线在专业音响系统中应用广泛。制作时，需将卡侬公与卡侬母的1、2、3三个接点逐一相连。其中，接点1连接屏蔽层，接点2连接信号热端（+极），而接点3则连接信号冷端（-极）。TRS立体声接头至TRS立体声接头：此类线在音响系统中亦有一定用量，但需注意，某些音响师可能因简略操作而误用TS单音(声)接头替代，从而改变信号的传输方式，由平衡变为非平衡。XLR卡侬公或母接头至TRS立体声接头：此类线同样采用平衡传输方式，在专业音响系统中较为常见。制作时，需确保XLR的接点1与TRS的接地(Ground)相连，XLR接点2与TRS的头端（+极）相连，而XLR接点3则与TRS的环端（-极）相连。XLR卡侬公至XLR卡侬公或XLR卡侬母至XLR卡侬母：此类线多用于功放与功放之间或功放与其他周边设备之间的信号连接。制作方法与前述相同，仍需将两个接头的1、2、3接点逐一相连。非平衡与非平衡之间的信号线这主要指的是TS单音(声)接头至TS单音(声)接头之间的信号线，它采用非平衡传输方式。在制作时，需将两个TS单音(声)接头的头端(+级)与接地(Ground)两个接点分别相连结。平衡与非平衡之间的信号线涉及XLR卡侬公或母接头与TS单音(声)接头之间的连接。这种线型在专业音响系统中常用于包厢卡拉OK的话筒线。◆ 音箱线连接音箱线是功放与音箱间的关键连接，必须使用低电阻的材料，以保证声音的稳定传递。在制作完成各种信号连接线后，接下来便是进行设备连接的工作。由于音响系统中配备了众多周边设备，因此在连接时必须谨慎遵循一定的顺序。特别是在功放与音箱之间的连接方面，选用电阻低、线材粗短且布线合理的音箱线是关键。目前，多数音箱采用四芯专业接头，而功放则配备四芯专业接头或接线柱。制作时，需确保音箱四芯专业接头的1（+极）和1（-极）与功放输出的（+极）和（-极）正确对应相连。同样，采用TS单声道接头的音箱或功放，其连接原理也是正极对正极，负极对负极，错误连接可能导致音箱反相，影响音质和稳定性。在连接过程中，应避免短路，以防损害功放设备。◆ 设备连接顺序音响系统设备的连接顺序需按照信号流和设备种类进行，例如低音、辅助、主音响系统的不同设备连接流程。在构建或调整音响系统时，遵循正确的设备连接顺序至关重要。这不仅关系到系统的稳定性，还影响着音频信号的传输质量和效果。通常，我们首先会连接信号源，如CD播放器、DVD播放器或手机等，确保其稳定输出音频信号。接着，将这些信号传输到功放设备，经过功率放大后，再通过音箱线连接到音箱，最终将声音呈现给听众。在连接过程中，我们应当时刻注意线材的质量和连接的稳固性，以确保每一个环节都能顺畅地传递音频信号。◆ 基本顺序下面我们将简要概括几个基本的设备连接顺序：低音系统设备连接流程：首先连接调音台的1-2编组至低音功放，再依次连接均衡器、分频器、压限器，最后将低音音箱与功放相连。辅助音响系统设备连接流程：将调音台的3-4编组与均衡器相连，之后可选择接入延时器，再接压限器，最终将辅助音箱功放与音箱相连。主音响系统设备连接流程：从调音台的L-R主通道开始，依次连接均衡器、激励器（可选）、反馈抑制器（可选）、压限器，然后接主音箱功放，最后连接主音箱。监听系统设备连接流程：利用调音台的AUX输出，依次连接均衡器和压限器，再接监听音箱功放，最终与监听音箱相连。◆ 连接要点在设备的实际连接过程中，可能会面临众多设备插口的选择，这往往让音响师感到困惑。然而，只要遵循几个简单的关键要点，就能轻松应对。重点在于信号流的正确确认、插口兼容性和设备手册的遵循，以实现系统稳定和最佳音效。平衡连接方式：目前，大多数音响设备的后板上都配备了平衡端口，选择时只需确定是采用XLR卡侬接头的平衡线路，还是TRS 6.35cm立体声接头的平衡线路进行连接。非平衡连接方式：尽管多数音响设备以平衡端口为主，但某些设备仍保留了非平衡端口，例如某些电子分频器的输出插口上会标明“Balance OUT”和“Unbalance OUT”。因此，我们也可以使用TS 6.35cm单声道接头的非平衡线进行连接，只要确保线路长度适中、干扰较小即可。输入与输出概念：初学者面对设备后板上的众多插口可能会感到迷茫，但有一个简单的原则可以遵循：任何音响设备都可以概括为“IN输入”和“OUT输出”两大模块。因此，在连接设备时，只需关注这两个部分，不熟悉的插口切勿随意连接。连接过程就像水流一样，上游的水流应流入“IN输入”，而流向下游的水则通过“OUT输出”流出，这样逐级连接，逻辑清晰。通过以上内容的介绍，我们希望能够为音响系统的连接提供清晰的指南，进而帮助您更好地构建和调整音响设备，以获得最佳的音频体验。

2024-10-13

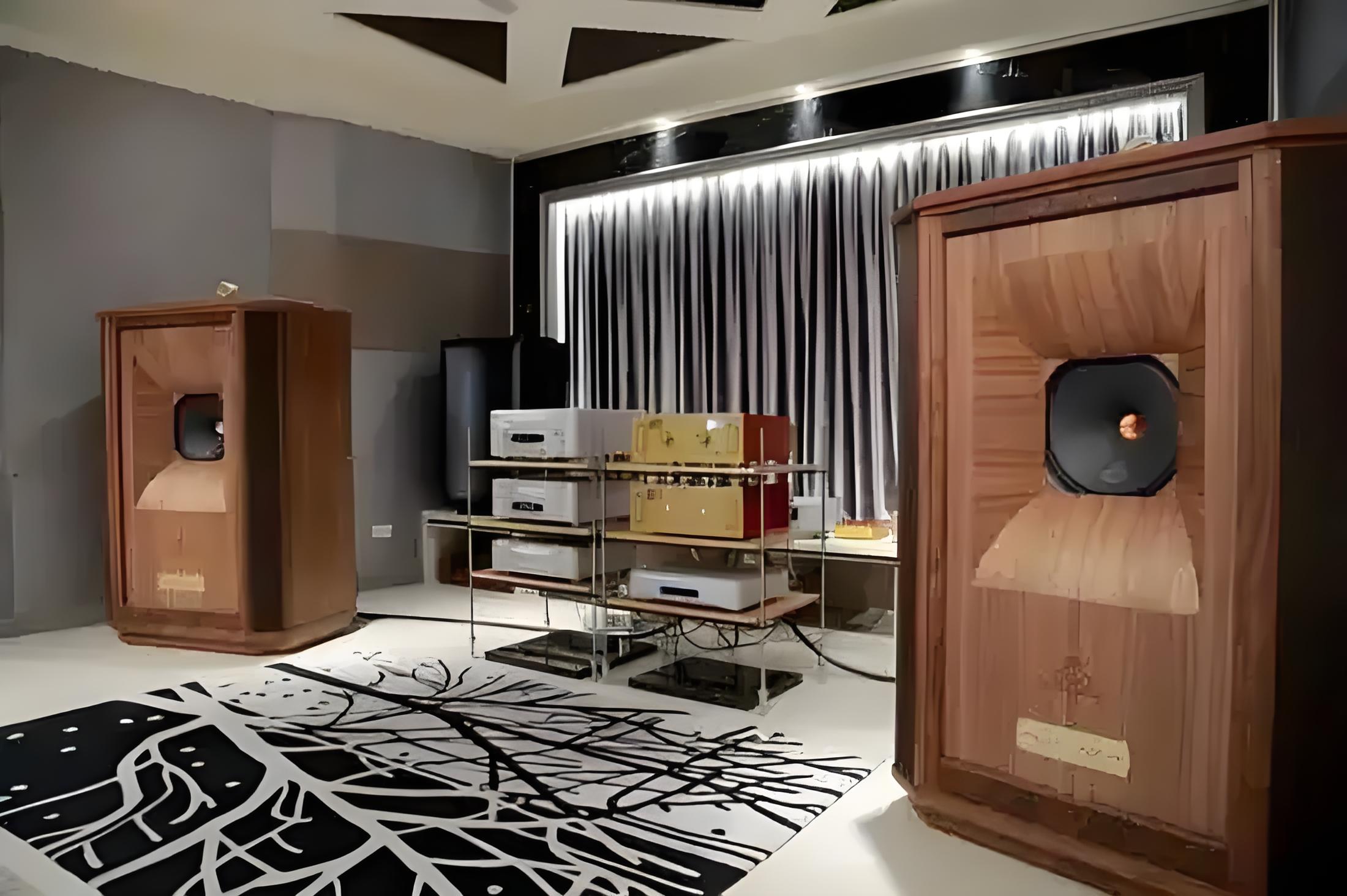

01音响技术的发展历程在探索音响系统的过程中，我们不可避免地会接触到各种专业术语。为了更好地理解音响系统，享受高品质的声音体验，本文将为您详细解读这些关键术语，帮助您轻松掌握音响技术的核心要点。音响技术的发展可以追溯到四个关键阶段：电子管、晶体管、集成电路，以及场效应管。自1906年美国人德福雷斯特发明真空三极管以来，人类电声技术便迈出了第一步。随后的1927年，贝尔实验室的负反馈技术革新为音响技术带来了质的飞跃，其中“威廉逊”放大器成功运用此技术，显著降低了失真度。本阶段引入了真空三极管和负反馈技术，携带标志性的威廉逊放大器，并以“甜美”的音色受到追捧。进入50年代，电子管放大器的发展达到巅峰，其音色甜美、圆润，至今仍为众多音响爱好者所钟爱。随着60年代晶体管的问世，音响爱好者们迎来了更加丰富多彩的音响世界。此时期引入晶体管和集成电路提升音质，通过低失真和宽频响为音响技术提供更高表现力。晶体管放大器凭借其细腻动人的音色、低失真以及宽频响和动态范围等特点，深受人们喜爱。随后，美国在60年代初推出的集成电路，以其卓越品质和多功能性，逐渐在音响界占据一席之地。到了70年代中期，日本生产的场效应功率管为音响技术注入了新的活力。此阶段日本的场效应功率管在动态范围和音质方面超越前代，为现代音响系统的高保真度奠定了基础。这种功率管不仅具有电子管的纯厚音色，还拥有高达90dB的动态范围和极低的失真度，迅速在音响界受到广泛追捧。如今，许多高端放大器都采用场效应管作为末级输出，以确保音质的高保真度。02Hi-Fi的定义与评判Hi-Fi，即High-Fidelity，意为“高保真”，它描述的是一种与原始声音高度相似的重放效果。那么，什么样的音响器材能够达到这种Hi-Fi标准呢？这一直是音响界探讨的难题。Hi-Fi描述高度相似原始声音的重放效果，专业评测与个人听感结合是评估的关键。专业人士通过各类精密仪器，结合多种手段，对器材进行严格测试，以评估其Hi-Fi程度。而发烧友们则更注重个人感受，他们依赖自己的耳朵来感受并评判器材是否达到了他们心中的Hi-Fi标准。值得注意的是，要准确衡量音响器材的Hi-Fi程度，必须综合考虑性能出色的器材、优质的软件以及良好的听音环境。因此，在评判过程中，客观测试与主观评价往往相互交织，共同构成了Hi-Fi评判的复杂体系。03音响系统关键技术指标解析音响系统的整体性能优异与否，关键在于各个组成单元的技术指标。当系统内每个单元都具备高水平的技术指标时，整个系统的性能也会相应提升。这些关键的技术指标包括：频率响应、信噪比、动态范围、失真度、瞬态响应，以及立体声分离度和立体声平衡度。▲ 频率响应频率响应是指音响设备在重放声音时的频率范围，以及声波幅度随频率的变化情况。音响设备的频率响应范围及表现决定其音质，最佳频率响应达到20至20,000Hz。通常，我们以1000Hz的频率幅度为参考，采用对数分贝（dB）单位来衡量频率幅度。一个优秀的音响系统，其总体频率响应应能达到20~20000Hz，尽管在实际应用中，由于电路结构和元件质量等因素的影响，可能无法完全达到这一理想范围，但至少应达到32~18000Hz。▲ 信噪比信噪比反映了音响系统对音源信号的重放质量。重放声与系统产生的噪声之间的比值是评估音源信号质量的重要指标，理想值超过85dB。它是指重放声与系统产生的噪声之间的比值，这些噪声可能来源于热噪声、交流噪声或机械噪声等。▲ 动态范围动态范围是指音响系统在重放声音时的最大不失真输出功率与静态时的系统噪声输出功率之比的对数值。音响系统的重放能力与噪声输出的对数值，高品质系统动态范围超过100dB。▲ 失真失真是音响系统中常见的问题之一。失真源于谐波、互调及瞬态等因素，对音质有显著负面影响。它可能来源于多个方面，如谐波失真、互调失真和瞬态失真等。谐波失真是由负反馈网络或放大器的非线性特性引起的，使重放声音中增加许多额外的谐波成分。互调失真则是两个以上频率分量混合时产生的非线性信号。而瞬态失真则主要出现在放大器对瞬态信号的响应较慢时，导致信号产生失真。▲ 立体声分离度与平衡度左右声道的独立性和平衡性确保了音质的立体感和清晰度。立体声分离度反映了立体声音响系统中左、右两个声道之间的隔离度，即左、右声道相互串扰的程度。而立体声平衡度则表示左、右声道增益的差别，若不平衡度过大，将影响立体声的声像定位。高品质的音响系统应具备优秀的立体声分离度和平衡度，以确保重放声音的立体感和音质。04音响系统中的术语与概念▲ 线材与术语在音响系统中，许多专业术语对系统的整体表现有着重要影响。例如“OFC”线材和“6N”、“7N”纯度标示，影响信号传输质量。OFC是英语"Oxygen Free Copper"的缩写，意为"无氧铜"。在金属中，金和银的电阻率最低，导电性能最佳，然而它们的成本高昂，不适合广泛用于发烧线制作。铜，作为一种常见的金属材料，虽然导电性能良好，但因其含有较多氧化物杂质，影响了其导电能力。为了解决这一问题，"OFC"线应运而生。它通过高科技方法如电化学法、PN结植入法等，对铜的金属结构进行改性，优化了铜线的导电性能。05音箱的放置方法▲ 音箱摆放要点正确的音箱摆放是获得理想放音效果的关键因素之一。音箱应合理摆放以避免声音传播受阻，并需考虑房间声学特性。在摆放时，需要注意避免阻碍声音的传播、确保适当的距离和角度，以及根据房间的声学特性进行优化调整。通过合理的音箱放置，我们可以获得更加真实、立体的音质体验。06音响器材的连接注意事项▲ 器材连接原则音响器材连接时需注意各类注意事项，以确保最佳的音质表现。器材连接的原则包括信号电平和阻抗匹配。连接音响器材时，必须注意各器材间信号电平的差异。若前级器材输入信号电平过大，会导致非线性失真；若过小，则会降低重放系统的信噪比，甚至无法驱动下一级器材的放大器。因此，在配接时需确保器材间的电平差异在可接受范围内。▲ 接插件连接方法在Hi-Fi音响器材的连接中，各类接插件发挥着至关重要的作用。各类接插件在信号完整传输中扮演重要角色。常见的接插件包括二芯插头，主要用于传输信号和作为话筒输入；莲花插头，适用于音频与视频器材的线路连接；卡侬插头（XLR），专为话筒与放大器之间的连接设计；五芯插座（DIN），便于卡式录音座与放大器之间的立体声信号传输。
